Сразу прижмите дисплейный модуль к раме малярным скотчем, если стекло треснуло, но сенсор откликается. Это предотвратит попадание бетонной крошки и мелкодисперсной пыли внутрь корпуса через сколы. Если устройство отключилось, не пытайтесь подключить его к зарядному устройству или Power Bank. Резкий скачок напряжения при поврежденном контроллере питания или деформированном аккумуляторе вызовет короткое замыкание на материнской плате, что увеличит цену восстановления в пять раз.
Для сохранения данных извлеките лоток с SIM-картой и флеш-накопителем. При деформации корпуса алюминиевая рама часто давит на шлейф матрицы или разъем батареи. В 80% случаев приземления на жесткую поверхность требуется перепайка BGA-компонентов или замена коаксиального кабеля антенны. Если пропала сеть, проверьте целостность пластиковых вставок на торцах – они служат изоляторами для встроенных передатчиков. При обнаружении зазоров между крышкой и остовом оберните аппарат в чистую сухую ветошь, чтобы исключить контакт микросхем с влажным воздухом и цементной взвесью.
Проверьте работу вибромотора и динамиков через инженерное меню. Если звук стал глухим, значит, металлическая сетка забилась строительным шламом. Очищайте ее только сухой зубной щеткой с мягкой щетиной, не используйте иглы или сжатый воздух, чтобы не порвать мембрану. При повреждении внутренних слоев текстолита мастер восстанавливает токопроводящие дорожки под микроскопом с использованием медной проволоки диаметром 0,02 мм. Такая мера позволяет вернуть работоспособность аппарата без покупки новой системной платы, экономя до 60% бюджета на комплектующие. Доверить восстановление смартфона после жесткого падения лучше специалистам сервисного центра, подробная информация об услугах доступна на странице https://rabit.ru/huawei/.

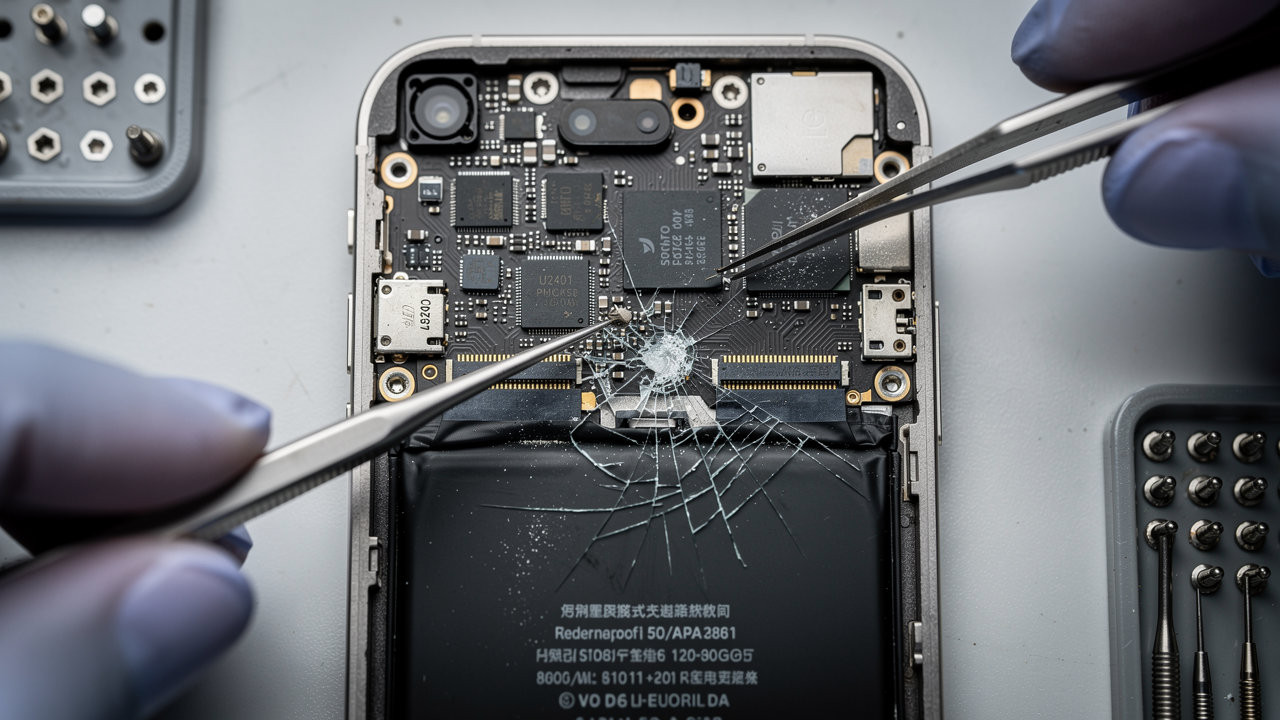

Первичная диагностика внутренних микротрещин материнской платы Huawei после удара о бетон
Начните с осмотра текстолита под бинокулярным микроскопом при 20-кратном увеличении, уделяя внимание зонам вокруг процессора и контроллера питания. Ищите сколы компаунда – защитной смолы, которой залиты чипы. Если на черном или сером полимере видны белесые линии или отслоения, значит, деформация основания привела к обрыву контактных шаров BGA-пайки. Трещины часто локализуются в углах микросхем, так как там концентрируется механическое напряжение при резком соприкосновении корпуса с твердой поверхностью. Проверьте целостность дорожек в местах изгиба платы, особенно рядом с винтовыми креплениями.
Используйте мультиметр в режиме прозвонки для выявления скрытых обрывов в цепях инициализации. Измерьте сопротивление на конденсаторах в обвязке основных модулей. Нулевые показатели или бесконечное сопротивление там, где по схеме (Service Manual) должно быть 300–500 мОм, подтверждают повреждение внутренних слоев многослойного текстолита. Часто при ударе страдают переходные отверстия (vias), соединяющие разные уровни проводников, что визуально определить невозможно без замеров контрольных точек.
Основные признаки дефектов токопроводящих слоев
| Симптом | Вероятная причина | Метод проверки |
|---|---|---|
| Циклическая перезагрузка | Обрыв линии обмена данными RAM и CPU | Замер падения напряжения на шине данных |
| Отсутствие сети или Wi-Fi | Трещина под радиочастотным блоком | Проверка питания усилителя мощности |
| Артефакты на экране | Нарушение контакта графического ядра | Тест видеовыхода через переходник Type-C |
Подключите устройство к лабораторному блоку питания и зафиксируйте потребление тока в момент старта. Скачки ампеража выше 1.5А или «зависание» на 100-200 мА указывают на невозможность опроса периферии из-за разрушенных магистралей. Если при легком нажатии на определенную область системной платы потребление нормализуется и аппарат начинает загружаться, место дефекта найдено. Этот метод позволяет локализовать зону, требующую восстановления контактов или установки перемычек под микроскопом.
Проведите тепловизионный анализ поверхности при попытке включения. Микротрещина в слое питания вызывает локальный перегрев из-за возрастающего сопротивления в месте сужения проводника. На экране тепловизора такая точка будет выглядеть как яркое пятно диаметром 1-2 мм. Если температура элемента мгновенно поднимается выше 60 градусов Цельсия при номинальном рабочем токе, это сигнализирует о внутреннем коротком замыкании между слоями, возникшем из-за смещения медных волокон внутри текстолита.
Финальным этапом диагностики станет проверка целостности пайки разъемов шлейфов. Металлические фиксаторы коннекторов при резкой встряске вырывают контактные площадки с мясом. Осмотрите посадочные места дисплейного модуля и аккумулятора. Если при покачивании пинцетом разъем имеет люфт, значит, разрушены не только паяные соединения, но и верхние слои маски. Восстановление таких повреждений требует зачистки дорожек до меди и их последующего лужения припоем с содержанием серебра для обеспечения механической прочности связи.
Технология восстановления межслойных соединений в многослойных платах при помощи прецизионной пайки
Для восстановления утраченного контакта между внутренними слоями печатной основы используйте метод послойной расточки текстолита микроборами диаметром 0,1–0,3 мм под бинокулярным микроскопом с увеличением от 20 крат. При сильном механическом ударе о бетон или арматуру внутри платы происходят микроразрывы медных переходных отверстий (via), которые визуально незаметны. Первым делом локализуйте зону обрыва с помощью тепловизора, подав на подозрительную линию ток 100–200 мА. Точка аномального нагрева укажет на место разрушения проводника.
После обнаружения поврежденной дорожки необходимо выполнить следующие действия:
- Удалите защитную маску и диэлектрик до появления чистой меди нужного слоя;
- Очистите контактную площадку изопропиловым спиртом высокой очистки (99,7%);
- Нанесите безотмывочный флюс с низкой температурой активации (около 140 °C), чтобы избежать расслоения соседних участков;
- Залудите открытый срез медной гильзы припоем с содержанием серебра для повышения вибростойкости соединения.
Для создания дублирующего соединения применяйте медную эмалированную проволоку диаметром 0,02 мм. Тонкий проводник укладывается в заранее подготовленную канавку внутри текстолита. Это исключает увеличение толщины платы, что позволяет плотно установить защитные экраны и прижать дисплейный модуль без риска образования новых трещин. Фиксация проводника выполняется ультрафиолетовым лаком средней вязкости, который полимеризуется под лампой мощностью 10 Вт в течение 30 секунд.
При работе с BGA-компонентами, где оторваны пятаки вместе с переходными отверстиями, используйте готовые медные аппликации (паяльные маски с набором контактных площадок). Аппликация припаивается к остатку дорожки во втором или третьем слое платы. Такой способ восстанавливает заводскую геометрию посадочного места, позволяя посадить микросхему на шарики диаметром 0,25–0,3 мм без перекосов. Точность позиционирования контролируется по реперным точкам на поверхности материнской платы.
Контроль качества пайки требует проверки сопротивления восстановленной линии. Значение не должно превышать 0,2–0,5 Ом для силовых цепей и 2–5 Ом для сигнальных шин. Если сопротивление выше, значит, площадь соприкосновения проводника и припоя недостаточна. В условиях вибраций на стройке такая пайка разрушится через неделю эксплуатации. Повторите процесс, увеличив площадь нахлеста дублирующей перемычки на целую часть дорожки до 1 мм.
Использование термовоздушной станции требует строгого соблюдения профиля. Для многослойных структур оптимальна температура фена 280–320 °C при минимальном потоке воздуха (2–3 деления из 10), чтобы не сдуть мелкие компоненты обвязки. Предварительный подогрев всей платы до 100 °C снижает риск температурного шока и искривления текстолита. Это предотвращает появление новых внутренних обрывов в соседних зонах, которые часто возникают из-за разницы коэффициентов теплового расширения меди и стеклотекстолита.
Завершающим этапом является армирование восстановленного узла двухкомпонентным эпоксидным компаундом. Нанесите состав на место пайки и выдержите при температуре 60 °C в течение двух часов. Это создаст жесткий каркас, защищающий тонкие перемычки от динамических нагрузок при повторных ударах аппарата об твердые поверхности. Прочность такого соединения на разрыв составляет до 15–20 МПа, что сопоставимо с характеристиками целой платы.
Соблюдение этих технических регламентов позволяет вернуть работоспособность технике даже при сквозных трещинах и повреждении 4–6 слоев меди. Метод исключает необходимость покупки новой системной платы, сохраняя оригинальные данные пользователя и калибровки радиочастотного модуля. Прецизионный подход минимизирует риск возврата устройства по гарантии из-за скрытых дефектов монтажа.
Замена поврежденного модуля основной камеры с сохранением герметичности и калибровкой фокуса
Для восстановления корректной работы оптической системы после удара используйте исключительно оригинальные сенсоры с заводскими идентификаторами. При установке нового блока линз на устройствах китайского бренда критично обновить программные коэффициенты через инженерное меню или сервисный софт System Calibration. Без этой процедуры лазерный автофокус и фазовые датчики PDAF будут ошибаться на 2–5 мм, что сделает снимки чертежей или мелких дефектов конструкций размытыми. Проверьте состояние шлейфа на наличие микротрещин под микроскопом с увеличением от 20x, так как скрытые повреждения проводников вызывают мерцание изображения или ошибку инициализации приложения при нагреве процессора.
Защита внутренних компонентов от строительной пыли и влаги обеспечивается соблюдением трех этапов герметизации:
- Полная очистка рамы от остатков старого адгезива изопропиловым спиртом высокой очистки (99%).
- Нанесение новой графитовой или акриловой проклейки строго по контуру посадочного места без нахлестов.
- Разогрев корпуса на сепараторе до 60–70 градусов в течение 3 минут и фиксация в зажимах на 2 часа для полимеризации клеящего слоя.
Использование вакуумного тестера после сборки позволяет подтвердить целостность оболочки без погружения аппарата в воду. Если датчик давления внутри корпуса не фиксирует изменений при нажатии на экран, значит, контур замкнут. В финале протрите защитное стекло сапфировой салфеткой, чтобы исключить появление бликов от жирных следов, которые сбивают экспозицию при ярком солнечном свете на открытых площадках. Исправная оптика должна мгновенно фокусироваться на объектах в 10 см и на бесконечности, сохраняя детализацию в углах кадра без хроматических аберраций.
Особенности перекатки (reballing) процессора Kirin при циклической перезагрузке после падения
При постоянном перезапуске устройства из-за механического воздействия требуется демонтаж чипсета Kirin и замена припоя под ним, так как бессвинцовые шарики лопаются или отрывают контактные площадки на материнской плате. Специфика кристаллов этой серии заключается в двухслойной структуре (Sandwich), где оперативная память расположена непосредственно над основным вычислительным блоком. Для успешного восстановления необходимо использовать нижний подогрев с температурой 180–200 градусов и термофен, настроенный на 320–340 градусов, чтобы избежать деформации текстолита. Обязательно применяйте качественный флюс с низким содержанием галогенов, который не проводит ток под чипом. Очистка посадочного места производится медной оплеткой и изопропиловым спиртом до зеркального блеска пятаков. Использование трафаретов прямого нагрева и шариков диаметром 0.2–0.25 мм обеспечит надежное соединение, устойчивое к вибрациям на стройплощадке.
Точность позиционирования микросхемы определяет результат: смещение на 0.1 мм приведет к короткому замыканию или отсутствию инициализации системы. После фиксации процессора важно проверить сопротивление по линиям питания и убедиться в отсутствии просадок. Финальным этапом наносится теплопроводная паста с коэффициентом 8.5 Вт/мК для предотвращения перегрева при пиковых нагрузках.
Восстановление геометрии титанового или алюминиевого каркаса корпуса для корректной установки нового дисплея
Используйте поверочную лекальную линейку и набор щупов от 0,02 мм для выявления искривлений средней части аппарата. Если зазор между плоскостью шасси и линейкой превышает 0,1 мм, монтаж модуля приведет к возникновению внутренних напряжений в стекле. Это неизбежно вызовет появление желтых пятен на матрице или самопроизвольное растрескивание сенсорного слоя при малейшем физическом воздействии. Для алюминиевых сплавов серии 6000 и 7000 критическим отклонением считается изгиб более 0,5 мм на длине диагонали, при котором требуется обязательная правка или замена несущей рамы.
Устранение деформаций титановых элементов требует предварительного локального прогрева зоны изгиба до 150–200 градусов Цельсия с помощью термофена. Титан обладает высокой вязкостью и пружинящими свойствами, поэтому стандартное давление прессом без нагрева не даст стабильного результата. Применяйте специализированные стапели с винтовым зажимом и мягкими полиуретановыми проставками, чтобы не повредить анодированное покрытие. Контролируйте процесс микрометром, учитывая коэффициент обратного пружинения металла, который у титана в два раза выше, чем у стали.
Механическая правка углов и посадочных мест
- Удалите зазубрины и наплывы металла в углах рамки с помощью микробормашины с конусной фрезой или прецизионного надфиля.
- Восстановите фаски посадочного ложа, чтобы глубина соприкосновения дисплея с рамой была однородной по всему периметру.
- Проверьте соосность отверстий под кнопки и разъемы, так как смещение на 0,2 мм заблокирует ход толкателей.
- Очистите пазы от остатков старого адгезива изопропиловым спиртом концентрации 99,7% и безворсовой салфеткой.
При работе с алюминиевыми шасси избегайте резких ударов. Этот металл склонен к образованию микротрещин, которые снижают общую жесткость конструкции. Если угол замят внутрь, используйте стальной расширитель с контролируемым шагом резьбы. Выравнивайте борта до состояния, когда калиброванный шаблон экрана входит в посадочное место без усилий. Слишком плотная посадка опасна: при температурном расширении во время зарядки аккумулятора металл сдавит хрупкую кромку стекла.
Проверьте плоскость прилегания аккумуляторного отсека. Вздутие или деформация дна из-за сильного удара приводит к давлению на матрицу изнутри. Используйте плоский притир с наждачной бумагой зернистостью P800–P1000 для удаления мелких выступов на внутренней стороне каркаса. Идеально ровная поверхность основания гарантирует, что клеевой слой толщиной 0,15–0,25 мм распределится равномерно, обеспечивая герметичность устройства по стандарту IP68.
Финальный этап подготовки – обезжиривание и нанесение праймера на очищенный металл. Для титана подходят составы на основе силанов, улучшающие адгезию полиуретановых клеев. Нанесите состав тонким слоем, выдержите 5 минут до полного испарения растворителя. Только после подтверждения полной плоскостности рамы по всем осям можно переходить к фиксации дисплейного блока. Это исключает риск отслоения углов и гарантирует сохранение сенсорной чувствительности по всей площади экрана.
